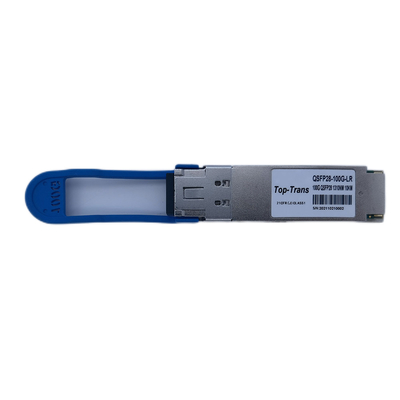

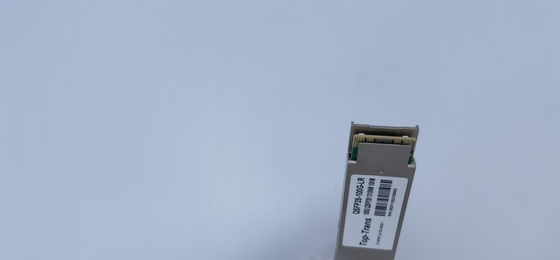

Arista QSFP28 100G PAM4 シングルラムダオプティクス 10KM SMF LCデュプレックス QSFP-100G-LR1

100Gシングルラムダは、MSAグループによるQSFP28 100Gオプティクスのために開発された新技術であり、既存の100G SR4、LR4、CWDM4、PSM4を使用するオペレーターの高コスト運用を削減するように設計されています。100Gシングルラムダは、PAM4光変調を使用して、4*25G NRZ電気信号を1*100G PAM4シングルラムダレーザーに、ギアボックスDSPチップでカップリングします。シングルラムダPAM4変調は、mux/demuxの複雑さを大幅に簡素化し、4つの25G信号を1つの100Gリンクに統合し、高価な光コンポーネントを削減します。

100Gラムダオプティクスは、1310nmの単一波長とPAM4 50GBaud変調を使用するため、同じQSFP-DD 400Gオプティクスとの互換性が可能になります。例えば、QSFP-DD PLR4オプティクスは、1310NM 100G PAM4 50GBaud光信号の4つの並列リンクを使用し、ブレークアウトケーブルで4つの100G-LRシングルラムダQSFP28 100Gオプティクスにリンクでき、100Gから400Gへのスムーズな移行を提供します。

Arista互換QSFP28 100G LR1トランシーバーは、任意のArista 100G QSFPポートに接続できます。電気コネクタインターフェイスは4 * 25G NRZで、既存のすべてのレガシーQSFP28 100Gモジュールと同じです。しかし、100G LR4のように4 * 25G NRZ光信号を1つのファイバーにmux/demuxするのではなく、QSFP28 100G LR1トランシーバーはギアボックスチップを使用して4 * 25G NRZ電気信号を1 * 100G PAM4光信号に変換し、単一波長レーザー（または「ラムダ」）にカップリングして送信します。異なる光変調のため、QSFP28 100G LR1モジュールはレガシー100G LR4モジュールと相互運用できません。

Top-Trans QSFP28 100G PAM4 LR1オプティクスは、1310nmの中心波長で50GBaudのシングルラムダ信号を使用し、G.652シングルモードファイバーを介して最大10kmのリンク長をサポートします。Top-Trans QSFP28 100G PAM4 LR1オプティクスは、PAM4光変調とFECを使用し、MSA QSFP28 100GBASE-LRシングルラムダに完全に準拠しています。QSFP28 100G PAM4 LR1オプティクスは、ファイバーリンクを拡張して10km以内の近くのインフラストラクチャを相互接続でき、キャンパスおよびデータセンターネットワークのスパイクトコアまたはスパイ/スパイまたはDCIなどの相互接続に最適です。

QSFP28の主な機能

• QSFP28 MSA準拠

• 53.125Gbpsボーレートをサポート

• 100Gラムダ 100GBASE-LR

• FEC付きシングルモードファイバー（SMF）で最大10km伝送

• 動作ケース温度:0 - 70℃

• PAM4変調、4x25G PAM4電気信号から1x100G PAM4レーザーへ

• シングル+3.3V電源、最大消費電力4.5W

• 動作ケース温度: 0～70℃

• RoHS準拠

• MTP/MPOブレークアウトケーブルを介した400GBASE-PLR4 PAM4オプティクスとの相互接続

​

アプリケーションQSFP28の

• 100GBASE-LRイーサネット​

• 400GBASE-PLR4から4つの並列100GBASE-LRへ

​

​互換性のあるプラットフォームQSFP28の

Arista 7050X3、7050X4、7358X4、7060X、7260X、7130、7170、7280R、7280R3、7300X、7388X5、7368X4、7500R、7500R3

パラメータQSFP28の

FAQQSFP28の

• 400Gから4x100Gへのポート分割が必要ですが、何を提供できますか？

​

400Gから4 * 100Gの場合、DR-500M、FR-2KM、LR-10KMのブレークアウトファイバーリンク長を提供します。

QSFPDD-400G-PLR4と4 * QSFP28-100G-LR1

QSFPDD-400G-FR4と4 * QSFP28-100G-FR1

QSFPDD-400-DR4と4 * QSFP28-100G-DR1

8コアMTP/MPOから4つの2コアLCデュプレックスブレークアウトケーブル経由

• ブランドCE16800スイッチでQSFP28モジュールを使用できますか？

​
はい、ブランド互換性は、お客様からの過去の最も一般的な需要です。
当社のオプティクスは、ブランドCloud Engineスイッチでの動作を保証します。

​​

• オプティクスはQSFP28 LR4と相互運用できますか？

​

いいえ、光変調が異なります。LR4は4 * 25G NRZを使用しますが、このLR1は1 * 100G PAM4を使用します。

• ファイバーリンクでオプティクスが満足できない場合、重大な信号損失が発生した場合はどうなりますか？

​

当社のオプティクスは、パラメータとパフォーマンステスト、エラー検出器とアイダイアグラムに対する厳格なQC管理を経て、新品のコンポーネントを使用して製造されています。認定率は99.9%を超えています。

保証期間内に品質上の欠陥が発生した場合は、直ちに交換/修理サービスを手配します。
