Cisco QSFP-40 QSFP28の光学トランシーバーの10-3317-01 40GBASEおよび100G SR BiDi

Cisco QSFP-40/100-SRBD 10-3317-01 40GBASEおよび100G QSFP28のSrBiDiのトランシーバー

Cisco QSFP-40/100-SRBDのトランシーバーの概観

データ センタの交通は適用密度、およびサーバーの間で低潜伏東西の関係のための要求の増加によって運転されて、仮想化されたサーバーのサーバー活動育ち、続ける。普及したQSFP+ 40Gbの二方向の（BiDi）トランシーバーは解放されたときに、データ センタ オペレータが、はじめて、繊維ケーブルの下部組織を取り替える必要性なしで10Gbから40Gbに改善することを可能にした。40Gbおよび100Gbが両方オペレーショナル モードある次世代の二重レートBiDiは同じ利点および多くを提供する。

Cisco QSFPは40Gb BiDiとして40/100 GBの二重レートBiDiのトランシーバーでき、OM3およびOM4マルチモード・ファイバに100mそして150mの範囲に作用、それぞれ一致させる。100Gbモードでは、二重レートBiDiの範囲はOM3およびOM4の70mそして100m、それぞれである。両方のモードでは、BiDiの範囲のマッチSR4同等。

これら二つの単一のトランシーバーとして運営方法は、Ciscoの二重レートBiDiデータ センタ オペレータ10 GBからの40 GBに移動のための彼らの既存の複式アパートのLCコネクタ付MMFの下部組織をまたは結合性100 GBのイーサネット、または40Gbからの100Gbに移動が再使用することを可能にする。

Cisco QSFP28 100Gの光学トランシーバーのための変数:

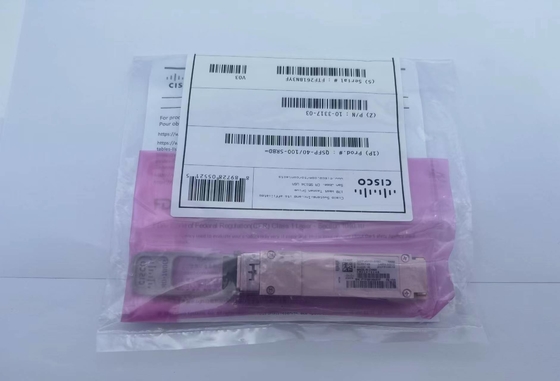

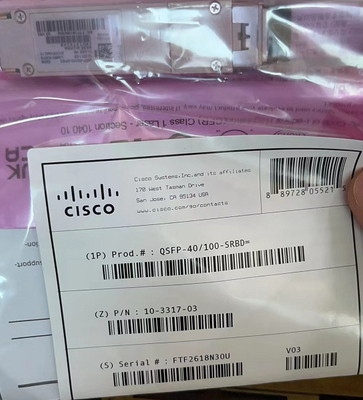

Cisco QSFP28 100Gおよび40G QSFP-40/100-SRBDのトランシーバーのための写真

Cisco QSFP28 100Gの光学モジュールの特徴そして利点

●40Gbおよび100Gb二重レートの機能
●40Gb QSFP+ BiDiの下位互換性
●QSFP28形式要素
●複式アパートのLCコネクタ付MMF繊維の下部組織、10Gb SRおよび40Gb BiDiと同じようにに作動する
●先にエラー修正の上
●PAM4光学調節
●二方向の光学技術
●10Gb SRまたは40Gb BiDiからの100Gbに増加改善を可能にする

Ciscoの40Gb BiDiの技術と下位互換
CiscoだけQSFP28形式要素の天然40Gb BiDiのトランシーバーとの下位互換性を提供する。

原産40Gb BiDiのように、二重レートは850nmおよび910nmのわずかな波長およびどちらかの端の隔離集団TxおよびRxチャネルで受動の波長分割多重方式（WDM）フィルターを使用して両方の繊維で40/100 GB BiDi、二方向に送信する。40Gbモードでは、それは40Gbの総総計の帯域幅のための各繊維のandreceives 20Gb NRZチャネルを、送信する。

100Gbモードでは、それは100Gbの総総計の帯域幅のための50Gb PAM4チャネルを、作動させる。PAM4技術は25Gbaud率でシグナリングの50Gbデータ転送速度を可能にする。彼は40/100G BiDi光学範囲のための2x50Gbフォーマットに4x25Gフォーマットからの信号、QSFP28形式要素への原住民を、翻訳するために変速機を含んでいる。それはまたビット誤り率を減らすために機内前方間違い訂正（FEC）を用いる。これは現在の世代別送信機およびreceivertechnologyを使用することを可能にする。

二重レートは現在データ センタの建築の10Gbか40Gbをリンク作動させているCiscoの顧客に40/100 GB BiDi多数移動の選択を提供する。ネットワーク設備を1つの端は一度に改善することによって、オペレータ スケジュールおよび予算の柔軟性に運動できる。
