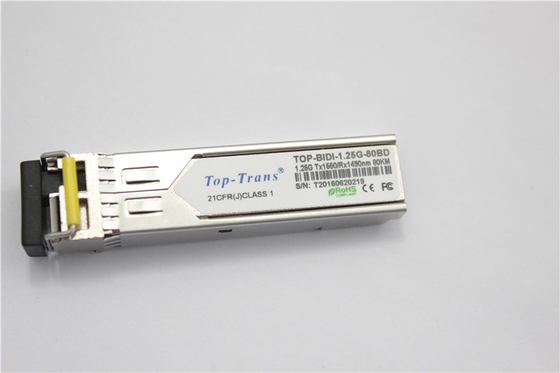

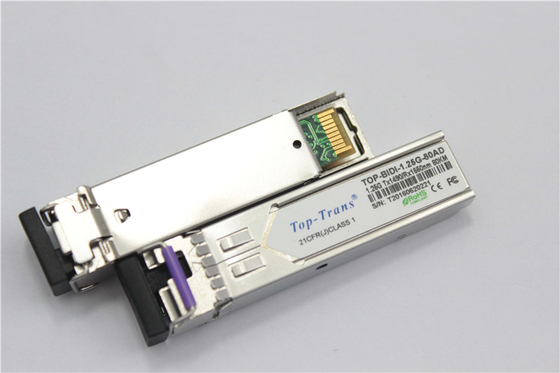

Toptrans BIDI 1.25G-80AD/BD SFPの光学トランシーバー80KM Rohs



BIDI 1.25G-80AD/BDの光学トランシーバー80KM長距離繊維モジュール





光学モジュール80Km Fetures:





●to1.25Gb/sのデータ・リンクの上



●DFBレーザーの送信機



●PINのフォトディテクター



●80KMon9/125μmSMFまで



●ホットプラグ対応SFPの足跡



●BIDILC/UPCのタイプ プラグイン可能な光学インターフェイス



●低い電力の消滅



●より低いEMIのための金属のエンクロージャ、



●迎合的な、無鉛RoHS



●Single+3.3Vの電源



●サポート デジタル診断監察インターフェイス



●迎合的なwithSFF-8472



●場合の実用温度のコマーシャル:0°Cへの+70°C



延長:- 10°Cto +80°C



産業:- 40°Cto+85°C



適用



●インターフェイスを転換するスイッチ



●速いイーサネット



●転換されたバックプレーンの塗布



●ルーター/サーバー インターフェイス



●他のオプティカル リンク



標準



●迎合的なSFP+MSA



●迎合的なSFF-8472reversion9.5



●迎合的なIEEE802.3-2005



●迎合的なTelcordia GR-468-CORE













繊維のタイプ	SMF
温度	1310/1550nm
電源	3.3V
間隔	80Km
形態要因	SFP
波長	1310/1550 nm
証明書	ROHS
光学絶滅の比率	9dB







デジタル診断機能



SFP 1.25G 80KMの1310&1550トランシーバーはSFPMSAで定義されたように2ワイヤー シリアル通信議定書を支える。それはある



同じ電気指定を含むGBICの標準で、定義されるE2PROMに非常に密接に関連していて。



標準的なSFP連続IDはトランシーバーの機能を記述する同一証明情報、標準へのアクセスを提供する



インターフェイス、製造業者および他の情報。



さらに、SFP 1.25G 80KMの1310&1550トランシーバーは独特な高められたデジタル診断監察インターフェイスを提供する、



トランシーバーの温度、送信されるレーザー バイアス流れのような装置オペレーティング パラメータへの実時間アクセスを可能にするかどれが



光学力は、光学力およびトランシーバーの供給電圧を受け取った。それはまた警報の洗練されたシステムを定義する



警告の旗、特定のオペレーティング パラメータが出荷時設定をされた正常範囲の外である時エンド ユーザーに警告する。



SFPMSAは8時でかまれる2ワイヤー シリアル・インタフェースに入手しやすいE2PROMの256バイトのメモリ マップを定義する



address1010000X （A0h）。デジタル診断監察インターフェイスは8ビット・アドレス1010001X （A2h）を、従って利用する



最初に定義された連続IDのメモリ マップは変わらずに残る。インターフェイスは同一とで、こうして十分に後方である



GBICの指定およびSFPの多源の一致両方と互換性がある。



操作および診断情報はデジタル診断のトランシーバーのコントローラー（DDTC）によって監察され、報告される



2ワイヤー シリアル・インタフェースを通してアクセスされるトランシーバーの中。連続議定書が活動化させる時、連続



刻時信号（SCL、ModDef1）はホストによって発生する。それらへのSFPのトランシーバーへの肯定的な端の時計データ



書込み禁止にされないE2PROMの区分。SFPのトランシーバーからの否定的な端の時計データ。連続



データ信号（SDA、ModDef2）はシリアル データの移動のために二方向である。ホストはSCLと共に示すのにSDAを使用する



連続議定書の活発化の開始そして終わり。記憶は演説することができる整頓されていたasaseriesof8ビット データ単語である



それぞれまたは次々に。



TOP-BIDI-1.25G-80AD/BDのためのデジタル診断は内部的にデフォルトで目盛りが付いている。
