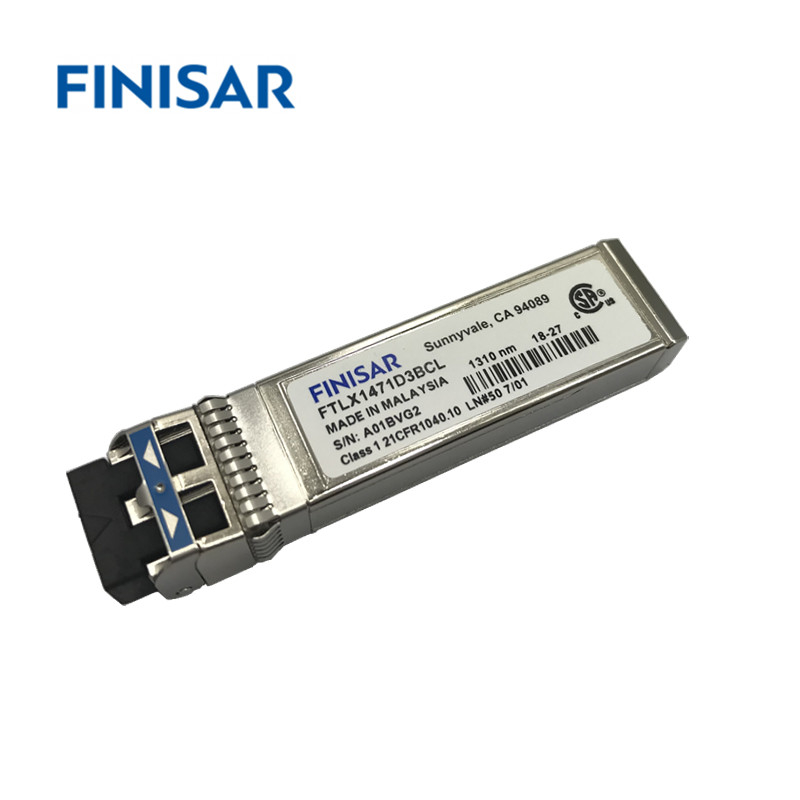

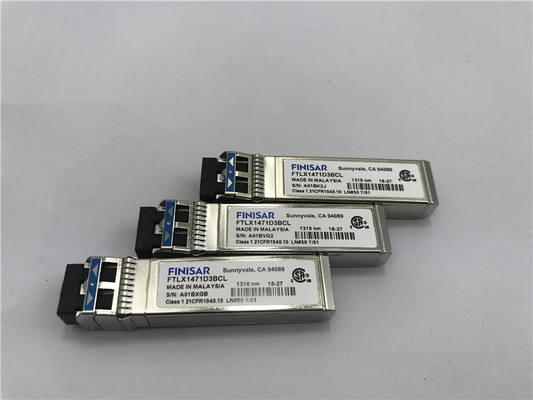

Finisar FTLX1471D3BCLモジュール10Gのトランシーバー10Km 1310nm SFP繊維



デジタル診断機能


Finisar FTLX1471D3BCL SFP+のトランシーバーはSFP MSA1で定義されたように2ワイヤー シリアル通信議定書を支える。それ

非常に密接にE2 PROMと定義した同じ電気指定を含むGBICの標準で、関連している。標準的なSFP

連続IDはトランシーバーの機能を記述する同一証明情報、標準インターフェースへのアクセスを提供する、

製造業者および他の情報。さらに、Finisar SFP+のトランシーバーは高められたデジタル診断監視を提供する

トランシーバーの温度のような装置オペレーティング パラメータへの実時間アクセスを可能にするインターフェイス、レーザー バイアス流れ、

送信された光学力は、光学力およびトランシーバーの供給電圧を受け取った。それはまた警報の洗練されたシステムを定義する

そして警告の旗、特定のオペレーティング パラメータが出荷時設定をされた正常範囲の外である時エンド ユーザーに警告する。

SFP MSAは8ビット・アドレスで2ワイヤー シリアル・インタフェースに入手しやすいE2 PROMの256バイトのメモリ マップを定義する

1010000X （A0h）。デジタル診断監察インターフェイスは8ビット・アドレス1010001X （A2h）を、従って最初に利用する

定義された連続IDのメモリ マップは変わらずに残る。インターフェイスは同一とで、こうして両方と十分に下位互換である

GBICの指定およびSFPの多源の一致。完全なインターフェイスはFinisarのアプリケーション ノートで記述されている

AN2030:「SFPの光学トランシーバーのためのインターフェイスを」監察するデジタル診断。操作および診断情報はある

アクセスされるトランシーバーの中のデジタル診断のトランシーバーのコントローラー（DDTC）によって監察されるそして報告されて、

2ワイヤー シリアル・インタフェースを通して。連続議定書が活動化させる時、連続刻時信号（SCL、Mod Def 1）は発生する

ホスト。書くことではないE2 PROMのそれらの区分へのSFPのトランシーバーへの肯定的な端の時計データ

保護される。SFPのトランシーバーからの否定的な端の時計データ。シリアル データ信号（SDA、Mod Def 2）は二方向のためにである

シリアル データの移動。ホストはSCLと共に連続議定書の活発化の開始そして終わりを示すのにSDAを使用する。

記憶はそれぞれまたは次々に演説することができる一連の8ビット データ単語として組織される。多くのため

情報は、SFP MSA documentation1,5およびFinisarのアプリケーション ノートAN-2030を見る。以下の事項に注意して下さい:評価

板FDB-1018は2ワイヤー連続上のコミュニケーションを使用しやすい可能にするFinisar ModDEMOソフトウェアと利用できる

インターフェイス
