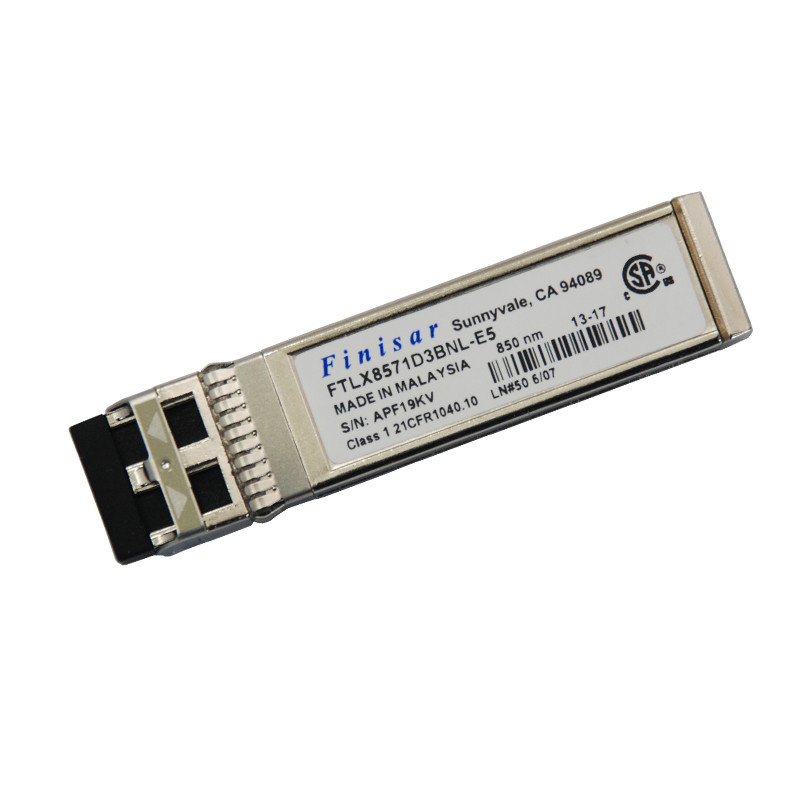

Finisar FTLX8571D3BNL光学モジュール10G 300M繊維SFP 850nmのトランシーバー

FTLX8571D3BCVの光学モジュールFetures:

ホットプラグ対応SFP+の足跡

•サポートは選択可能な1.25 Gb/sまたは9.95から10.3 Gb/sのビット・レートを評価する

•電力損失 < 1W="">

•迎合的なRoHS-6 （無鉛）

•商業温度較差0°Cへの70°C

•単一3.3Vpower供給•2000のMHZ km MMFの300mの最高のリンク長さ

•非冷却850nm VCSELレーザー

•電気インターフェイスを限る受信機

•複式アパートLCのコネクター•作り付けのデジタル診断機能。

適用

•1000BASE-SX 1Gのイーサネット

•10GBASE-SR/SW 10Gのイーサネット

FTLX8571D3BNLの特徴

Finisar FTLX8571D3BNLは温度SFP+のトランシーバーを同様に支える2ワイヤー シリアル通信議定書を伸ばした

SFF-8472で定義される。それは同じ電気のGBICの標準でE2 PROMと非常に密接に定義した、関連している

指定。標準的なSFP+連続IDはトランシーバーを記述する同一証明情報へのアクセスを提供する

機能、標準インターフェース、製造業者および他の情報。さらに、Finisar SFP+のトランシーバーはaを提供する

装置オペレーティング パラメータへの実時間アクセスを許可する高められたデジタル診断監察インターフェイス、

トランシーバーの温度、レーザー バイアス流れ、送信された光学力は、光学力およびトランシーバーの供給を受け取った

電圧。それはまたエンド ユーザーにとき特定の操作警告する警告の旗定義する、および警報の洗練されたシステムを

変数は出荷時設定をされた正常範囲の外にある。SFF-8472はあるE2 PROMの256バイトのメモリ マップを定義する

1010000X （A0h） 8ビット・アドレスで2ワイヤー シリアル・インタフェースに入手しやすい。デジタル診断監察インターフェイス

8ビット・アドレス1010001X （A2h）を利用する、従って最初に定義された連続IDのメモリ マップは変わらずに残る。

インターフェイスは同一とで、こうしてGBICの指定およびSFPの多源両方と十分に下位互換である

一致。完全なインターフェイスはFinisarのアプリケーション ノートAN2030で記述されている:「デジタル診断の監視

SFPの光学トランシーバーのためのインターフェイス」。

操作および診断情報はデジタルによって監察され、報告される

2ワイヤー シリアル・インタフェースを通してアクセスされるトランシーバーの中の診断のトランシーバーのコントローラー（DDTC）。いつ

連続議定書は、連続刻時信号活動化させる（SCL、Mod Def 1）はホストによって発生する。肯定的な端の時計

書込み禁止にされないE2 PROMのそれらの区分へのSFPのトランシーバーへのデータ。否定的な端の時計

SFPのトランシーバーからのデータ。

シリアル データ信号（SDA、Mod Def 2）はシリアル データの移動のために二方向である。ホスト

連続議定書の活発化の開始そして終わりに印を付けるSCLと共の使用SDA。記憶はaとして組織される

それぞれまたは次々に演説することができる一連の8ビット データ単語。より多くの情報のために、SFF-を見なさい

8472ドキュメンテーションおよびFinisarのアプリケーション ノートAN-2030。以下の事項に注意して下さい:評価板FDB-1027は利用できると

2ワイヤー シリアル・インタフェース上のコミュニケーションを使用しやすい可能にするFinisar ModDEMOソフトウェア。
